在裝配零件特別多的情況下，想要快速定位到某一零件或某一類零件操作繁瑣，這時我么就可以通過給同類零件上色，單獨選定這個顏色，使之單獨顯示。

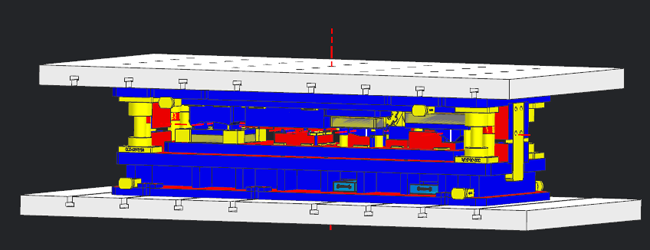

如圖為一總裝零件：
現在只想顯示總裝中的黃色零件或部分，操作如下：

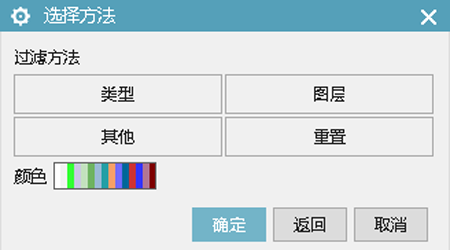

1、點擊顏色過濾器

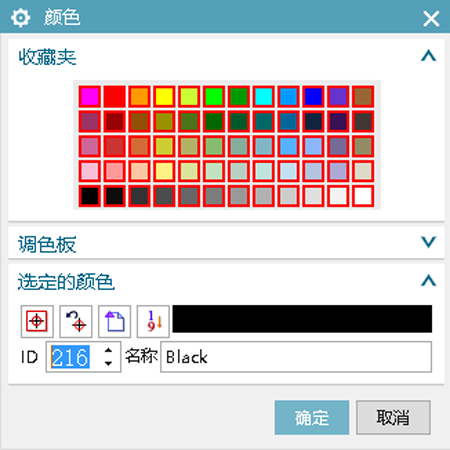

，出現對話框：
2、點擊從對象繼承
，選擇任意黃色零件：

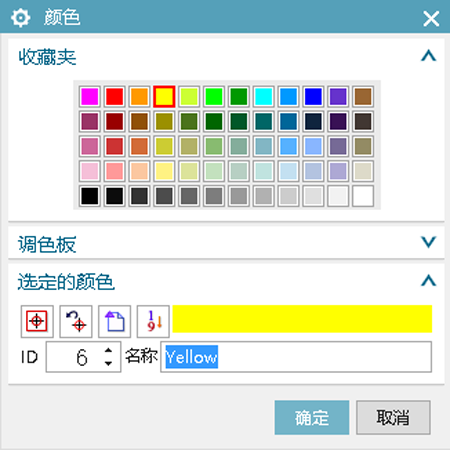

記錄下顏色I(xiàn)D為6，點擊確定。
3、按快捷鍵Ctrl+W，隱藏全部：

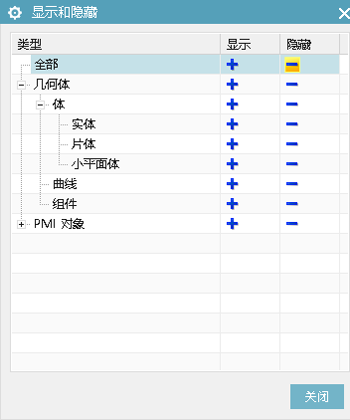

4、點擊菜單→編輯→顯示和隱藏→顯示所有此類型對象，出現窗口：
5、點擊左下方顏色，并在ID后輸入6，回車確認輸入。

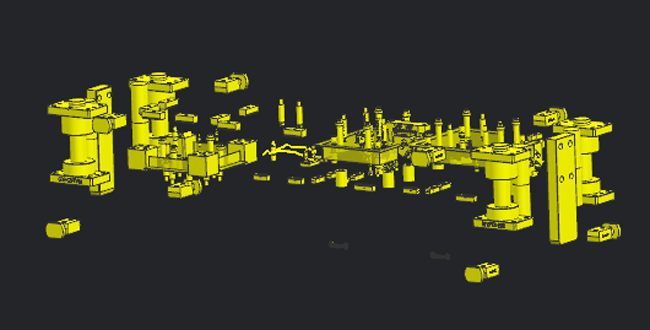

6、點擊確定→確定，此時，屏幕就顯示出了所有黃色零件。
此方法還可用于只顯示某一圖層、某一尺寸等特征類零件
