NX裝配中易被忽略的命令之重命名

2021-03-0315:08

NX裝配部件重命名技巧

 在做裝配的時候很多朋友都有這樣的疑惑，裝配之前可能不知道某些零件后續會不會用到，或者命名就隨便給了一個名字。隨著后期產品的不斷修改，原來的名字對于后續的工作產生了很大影響，查找起來十分不方便，就想把名字換掉，但是修改名字后，總裝配又無法加載了。遇到這種情況我們可以應用一個在UG中很容易被大家忽略的命令來幫我們完成重命名，就是GC工具箱—GC數據規范—其他工具—重命名和導出組件這個命令。這個命可將裝配里的零件名稱和已經建立的文件名稱進行修改同時可以繼承裝配關系非常好用。

下面和大家分享具體操作步驟：

1.單擊選擇“菜單”—“GC工具箱”—“GC數據規范”—“其他工具”—“零組件更名及導出”

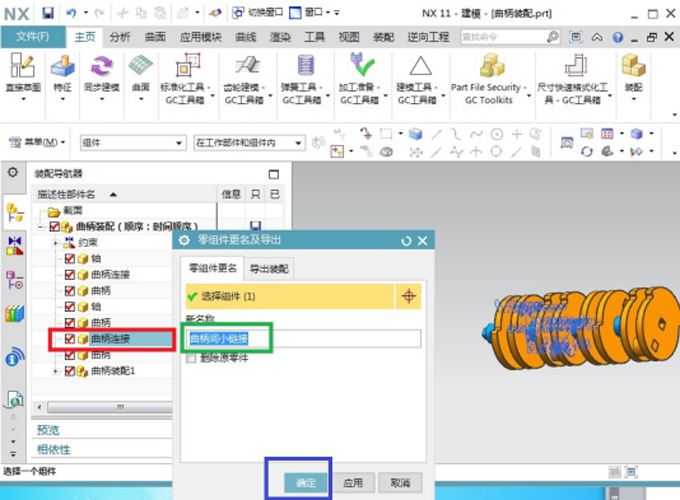

2.選擇需要重命名的組件，如圖紅框所示。在綠框位置填入更改后的名稱，單擊藍框位置確定更改組件名稱。

3.完成更改。此時紅框中已顯示更改后的組件名稱。

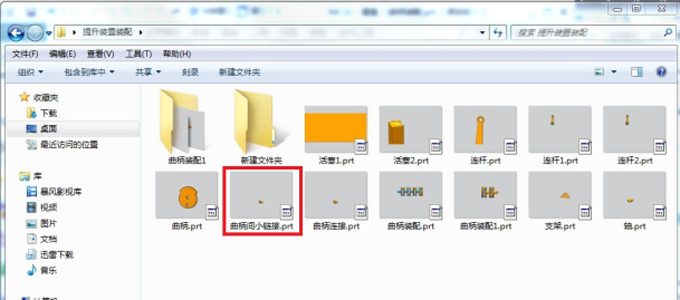

4.打開此裝配組件所在的文件夾，我們會驚奇的發現零件的名稱已經被徹底更改裝配關聯依然存在。
