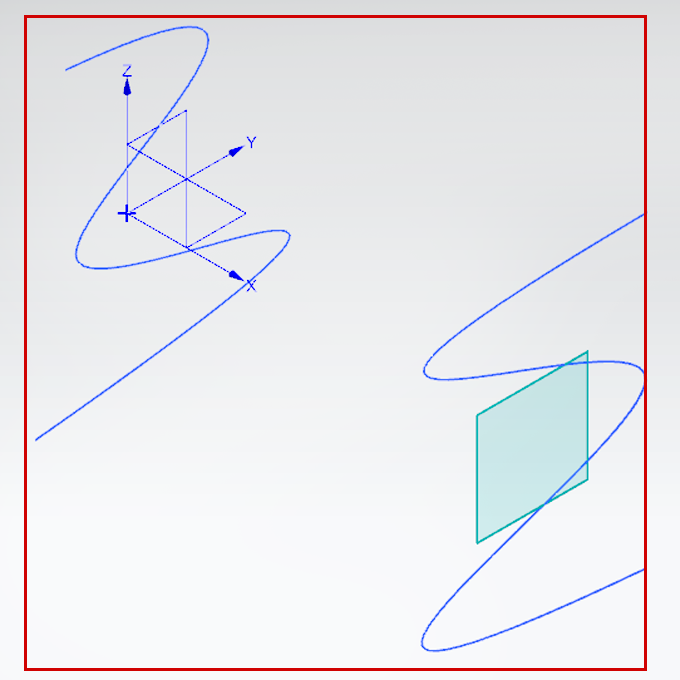

如圖，通過兩條曲線來創建曲面
首先，先在兩曲線中間位置創建平面，并繪制出一條直線作為掃掠截面線。
接下來我們選擇變化掃掠命令：

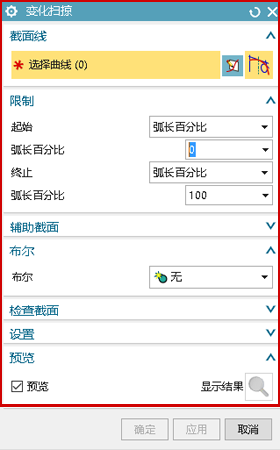

出現窗口：

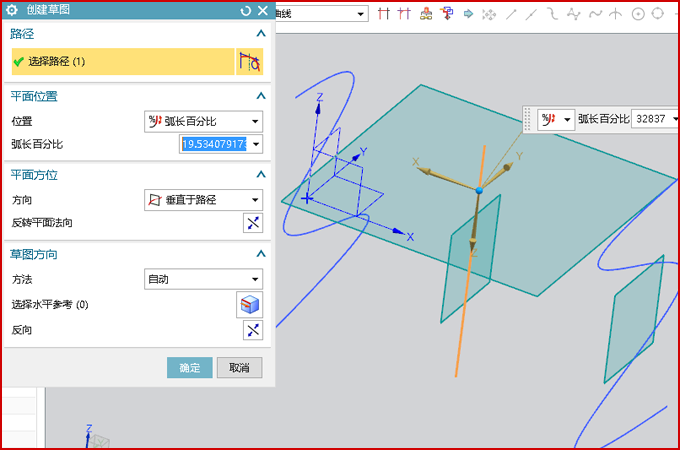

選擇剛剛繪制的直線作為截面線：

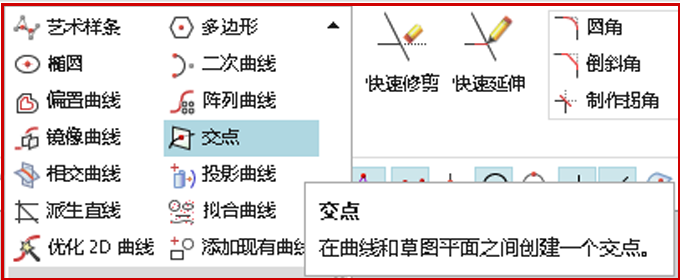

確定，選擇交點命令：
分別去選取兩條曲線：

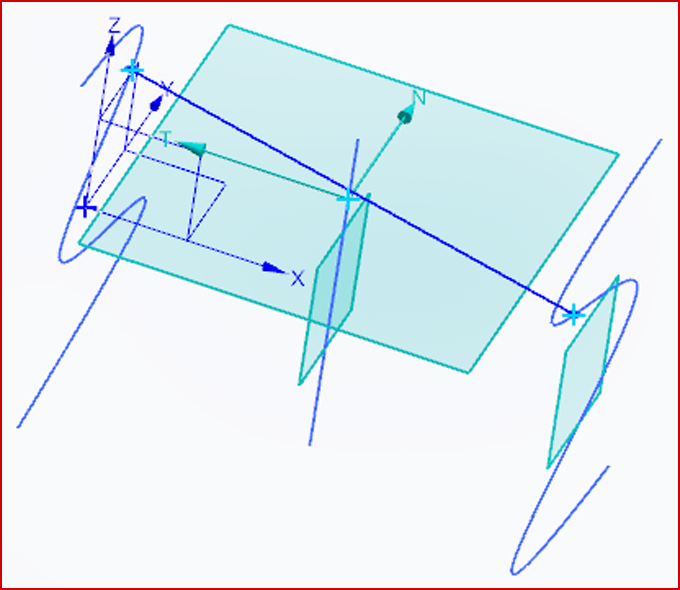

通過剛剛所做的交點繪制一條直線：
完成草圖：

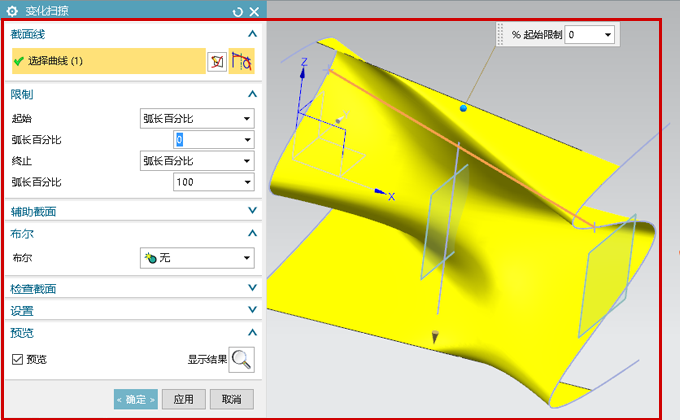

根據情況調節起始、終止限制，調整曲面大小。

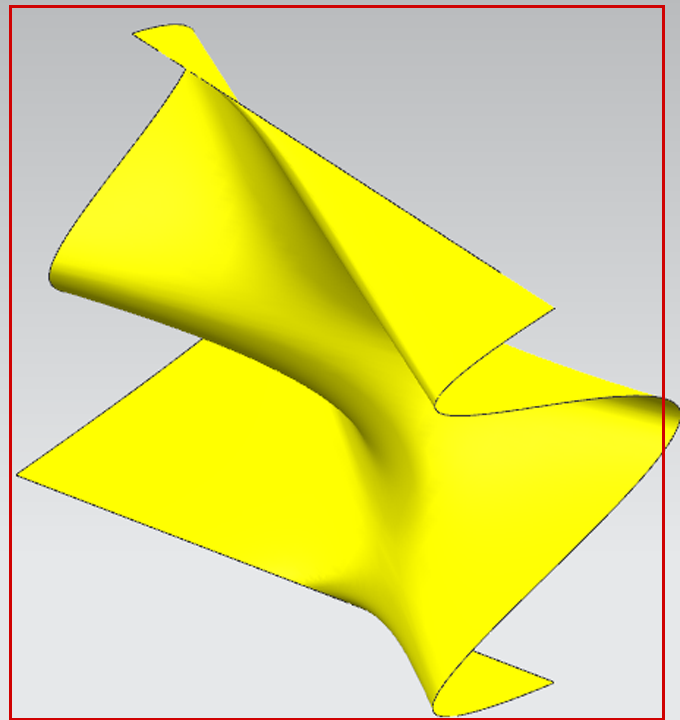

將坐標系，基準面，草圖所在圖層不可見得到最終曲面。
