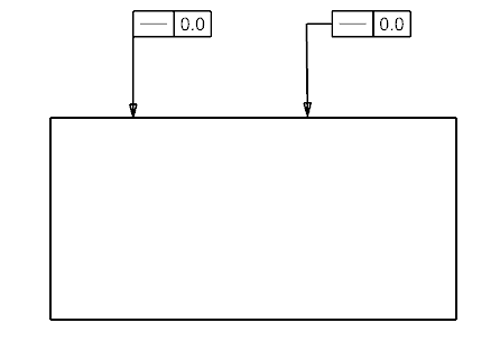

行位公差標注的時候，指引線總是要從框格中引出，并且與框格相連接。但是我們會經?？吹絻煞N標注方式如圖：
在NX當中，可以實現這兩種方式的標注，并且短橫線的長度也可以調整。操作方法如下：

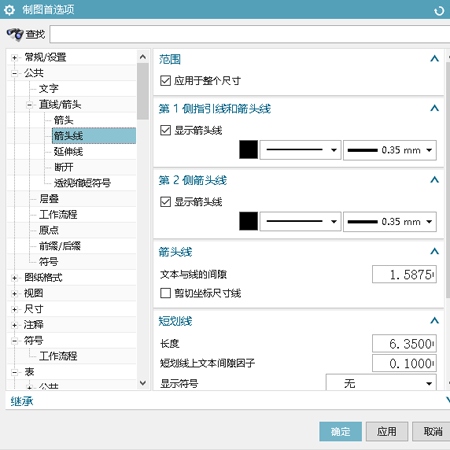

1、點擊：菜單→首選項→制圖，然后選擇：公共→直線/箭頭→箭頭線。
2、選擇短劃線，修改長度，當長度為0的時候，行位公差標后就沒有短橫線了，這里可以任意設置想要的短橫線長度。

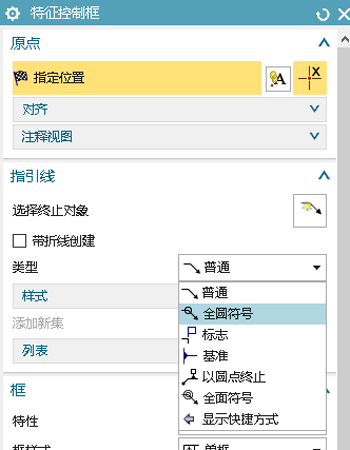

3、修改好后點擊確定，在使用標注的時候有可能不會發生變化，原因是因?yàn)殡娔X并沒有去讀取新的默認設置，這時候需要進行如下操作：點擊對話框右上角重置按鈕→并將指引線樣式選擇至帶圓符號→再將指引線樣式切回普通就會顯示正常了。
